JUMAT serisinin silindirik taşlama makineleri, tek bir bağlama düzenlemesinde hem dış (OD) hem de delik (ID) taşlama yapabilir. CBN ve elmas taşlama taşları, yüksek hızlı taşlamayı mümkün kılar, yüksek kesme performansı sağlar ve zor malzemelerin taşlanmasını mümkün kılar.









Delik Taşlama, delik, koni veya düz yüzeyler gibi iç fonksiyonel yüzeylerin hassas bir şekilde taşlanmasını sağlar. Daha küçük taşlama taşı çapına rağmen, istenen kesme hızına ulaşmak için yüksek hızlı taşlama milinden faydalanılır.

Dış Silindirik Taşlama sırasında, iş parçaları uçlar arasında veya bir mandren çenesi içinde tutularak taşlanır. Verimliliği artırmak amacıyla bazı uygulamalarda taşlama taşı takımları kullanılır. JUMAT, düz ve eğimli plunge-cut taşlama işlemini kullanır.

Düz plunge-taşlamada, kesme ve ilerleme hareketi, iş parçasına radyal olarak yapılır. Çaplar, tek bir ilerleme ile ya da birkaç ilerleme ve eksenel burulma ile taşlanır.







JUMAT

Düşük Duruş Süreleri için Hızlı Değişim – 3 Noktalı Montaj Sistemi
Bu sistem, taş kafası, iş kafası ve arka destek millerine uygulanmış olup, makinenin takım değiştirme sürelerini kısaltır.

Hızlı değişim ve takım değiştirme süreleri (< 2 dakika merkez noktaları için, < 20 dakika taşlama taşları için)
Kolay montaj
Optimal merkezleme
Döner yönde değişim yapılabilmesi için vidalı taşlama taşı flanşıyla eksensel montaj
Eşmerkezlilik: <= 2/1000 mm

Çok Yönlülük Kazandırır
Geniş taş kafası kombinasyonları yelpazesiyle QUICKPOINT serisi, neredeyse her uygulama için dış (OD) taşlama çözümleri sunar: Küçük parçalar için kompakt QUICKPOINT 1000’den, orta büyüklükteki parçalar için QUICKPOINT 5000’e, büyük iş parçaları için QUICKPOINT 6’ya kadar. QUICKPOINT kullanacağınız her yerde, düşük maliyetli bir üretim süreci garanti eder.

QUICKPOINT

JUNKER Grubu, kökeni sakin Kara Orman köyü Nordrach’ta olmasına rağmen, küresel çapta büyük bir etkiye sahiptir. Son 60 yıldır mutlak hassasiyete kendini adamış ve öncü çözümler geliştirmiştir.

JUNKER Grubu’nun temeli, bugünkü başarı hikâyesinin 1962 yılında başladığı eski bir un değirmenine dayanmaktadır. 1966 yılında kılavuz çekme takımları için geliştirilen ilk tam otomatik yiv taşlama makinesi gibi çığır açan makine inovasyonları, hızlı büyüme ve sonraki yıllarda gelen başarı için zemin hazırlamıştır.

JUNKER

sirius NGS

SCHNEEBERGER

RZ 126 4.0, yüksek hacimli dişli üretimi için geliştirilmiş sürekli taşlama makinesidir. Çift iş miliyle çevrim süresini minimuma indirir.

RZ 126 4.0

RZ 126/160 KWS 4.0, çakışma riski taşıyan konturlara sahip dişlilerde yüksek hassasiyetli seri üretim için optimize edilmiş taşlama çözümleridir.

Sürekli Profil Taşlamanın Sağladığı Üretkenlik Avantajı
Süreç süreleri açısından bakıldığında, sürekli profil vererek dişli taşlama (generating gear grinding), neredeyse tüm yönleriyle kesikli taşlama yöntemlerine üstünlük sağlar. Özellikle çift iş mili tasarımına sahip taşlama makineleri, bir iş parçası işlenirken diğerinin yüklenmesini mümkün kılar; böylece ana işlem süresi etkilenmeden parça değişimi yapılabilir. Bu yapı, taşlama çevrimlerinin önemli ölçüde kısalmasını ve parça başına düşük maliyet elde edilmesini sağlar.



Reishauer 4.0 Platformunun Gelişmiş Versiyonları
Reishauer kalitesini ve hassasiyetini koruyarak üretkenliği artırmak amacıyla, kendini kanıtlamış Reishauer 4.0 serisinden iki yeni varyant geliştirilmiştir:
RZ 126 KWS 4.0 ve daha büyük iş parçaları için tasarlanmış olan RZ 160 KWS 4.0.
Her iki model de, çakışma riski taşıyan konturlara sahip dişlilerin sürekli profil taşlama yöntemiyle yüksek verimlilikte işlenmesini sağlar.

RZ 126/160 KWS 4.0

RZ 410, yüksek hassasiyet, esneklik ve güçlü talaş kaldırma kabiliyeti ile atölye tipi üretimler için ideal bir dişli taşlama çözümüdür.

Geniş Uygulama Aralığı, Kısa Ayar Süresi, Maksimum Erişilebilirlik

RZ 410, 5 ila 410 mm taşlama çapı ve 0.5 ila 10 mm modül aralığı ile geniş bir dişli taşlama uygulama yelpazesini kapsar. Teknolojik açıdan, daha büyük modeller olan RZ 550 ve RZ 1000 ile aynı yapıya sahiptir; bu makineler arasındaki temel fark, iş parçası çapı kapasitesidir.

Kısa ayar süreleri ve mükemmel erişilebilirlik, bu makine ailesinin esnekliğini öne çıkaran unsurlardır. RZ 410, diş aralığı bazında profil taşlama (tooth gap by tooth gap), çizgisel düzeltme (line dressing) ve entegre dişli ölçüm (on-board gear measuring) opsiyonlarıyla çok yönlü kullanım imkânı sunar.

Dönebilen düzeltici ünitesi sayesinde; çizgisel düzeltme, çok hatlı tam profil taş ile düzeltme ve topolojik düzeltme gibi Reishauer’in tüm düzeltme teknolojileri uygulanabilir.

RZ 410’un dünya genelindeki yaygın pazar kabulü, bu makinenin performansını ve güvenilirliğini açıkça ortaya koymaktadır.

RZ 410

RZ 550, yüksek hassasiyet ve güçlü talaş kaldırma kabiliyetiyle büyük dişlilerde ileri seviye taşlama sağlar. Termal stabilitesiyle uzun süreli hassasiyet sunar.

Kısa ayar süreleri ve operatör dostu erişim özellikleri, bu taşlama makinesi ailesinin üretim esnekliğini vurgular. Diş aralığı bazlı profil taşlama, çizgisel düzeltme (line dressing) ve entegre dişli ölçüm (on-board gear measuring) gibi opsiyonlar sayesinde çok yönlü kullanım sunar.

Dönebilen düzeltici ünitesi ile Reishauer’in tüm düzeltme teknolojileri uygulanabilir:
• Çizgisel düzeltme
• Çok hatlı tam profil taş ile düzeltme
• Topolojik düzeltme

RZ 550’in dünya genelinde geniş kabul görmesi, bu makinenin güvenilirliği, hassasiyeti ve üretim performansının doğrudan kanıtıdır.

RZ 550

RZ 260 4.0, otomotiv ve ticari araç dişlileri için yüksek hassasiyetli taşlama sunar. Çift iş mili teknolojisiyle üretimde maksimum verimlilik sağlar.

Sürekli Yüksek Performans ve Esnek Uygulama
RZ 260 4.0 – Güçlü Yapı, Gelişmiş Teknoloji, Kesintisiz Verimlilik

RZ 260 4.0’ın temel tasarım felsefesi, tüm eksen hareketlerinin ve fonksiyonlarının paralel olarak yürütüldüğü çift iş mili teknolojisine dayanır. Tüm millerin kısa tepki süreleri ve yüksek kesme hızları sayesinde, taşlama çevrimleri verimli ve kararlı biçimde gerçekleştirilir.

Makinede bulunan dönebilen C düzeltme ekseni, Reishauer’in tüm düzeltme teknolojilerinin (çizgisel düzeltme, çok hatlı tam profil düzeltici ile düzeltme ve topolojik düzeltme) uygulanmasına olanak tanır.

Kısa ayar süreleri, RZ 260 4.0’ın üretimdeki esnekliğini öne çıkarır. Opsiyonel karşı punta sayesinde sadece disk tipi parçalar değil, aynı zamanda mil tipi parçalar da hassas şekilde işlenebilir. Ayrıca, bu modelin işletim mantığı, RZx60 4.0 ailesindeki diğer modeller olan RZ 60 4.0 ve RZ 160 4.0 ile tamamen uyumludur. Bu sayede aynı hattı kullanan operatörler makineler arasında kolaylıkla geçiş yapabilir.

Kompakt yapısı ve tam donanımlı olarak sunulması sayesinde RZ 260 4.0, mevcut üretim hatlarına kolayca entegre edilebilir.

Son olarak: dünya genelinde yüzlerce RZ 260 4.0 makinesi, müşterilerine kesintisiz gelir üretmeye devam ediyor. Bu da makinenin güvenilirliği ve performans seviyesinin en güçlü kanıtıdır.

RZ 260 4.0

RZ 160 4.0, otomotiv dişlilerinin seri ve hassas üretimi için optimize edilmiştir. Profil taşlama ve entegre ölçüm opsiyonlarıyla esneklik sunar.

Üretkenlik ve Esneklik Bir Arada
RZ 160 4.0, yalnızca yüksek hacimli otomotiv dişlisi üretimi için değil; prototip veya küçük parti üretimleri gibi esnek uygulamalar için de uygundur. Profil taşlama için ek taş kafası, çizgi taşlama (line dressing) ve entegre dişli ölçüm (onboard gear measuring) opsiyonları, bu makinenin çok yönlülüğünü yansıtır.



Sürekli Yüksek Performans
Makinenin temel tasarım ilkesi, tüm eksen hareketlerinin ve işlemlerin paralel olarak yürütüldüğü çift iş mili teknolojisine dayanır. Kısa tepki süreleri ve yüksek kesme hızları sayesinde taşlama döngüleri optimize edilir. Opsiyonel döner tip düzeltme ekseni, Reishauer’in tüm düzeltme teknolojilerini (çok hatlı profil düzeltme, çizgisel düzeltme, topolojik düzeltme) destekler.

Kısa kurulum süreleri, bu modelin seri üretim dışı işlemler için de ne kadar uygun olduğunu ortaya koyar. Opsiyonel karşı punta sayesinde disk tipi parçaların yanı sıra mil tipi parçalar da aynı makinede güvenle işlenebilir.



Entegre, Kullanıcı Dostu, Kanıtlanmış
Kompakt tasarımı ve tam donanımlı yapısıyla RZ 160 4.0, mevcut üretim hatlarına kolayca entegre edilebilir. Aynı kontrol felsefesini paylaştığı RZ 60 4.0 ve RZ 260 4.0 modelleriyle uyumlu yapısı sayesinde, bu makinelerde deneyimli operatörler RZ 160 4.0’a hızla adapte olabilir.

Bugün dünya genelinde yüzlerce RZ 160 4.0, müşterilerine kesintisiz gelir sağlamaya devam ediyor. Bu da makinenin performans seviyesinin en somut kanıtıdır.

RZ 160 4.0

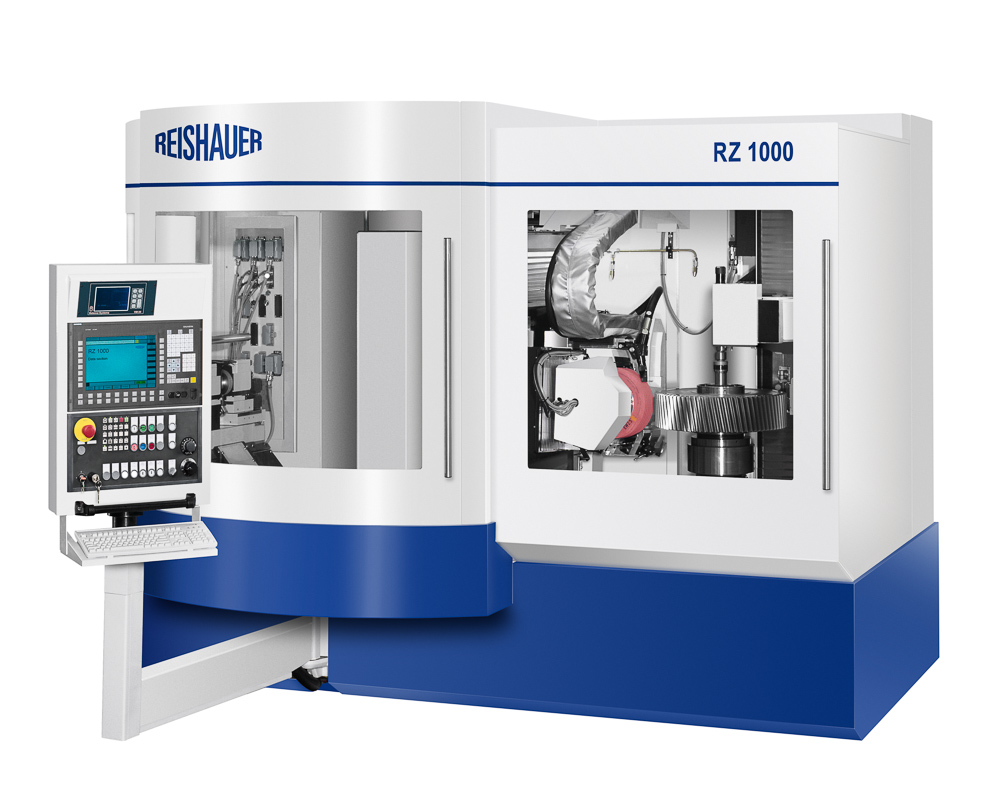

RZ 1000, büyük çaplı dişlilerde yüksek hassasiyet sunar. Tüm Reishauer düzeltme teknolojilerini destekler ve olağanüstü termal stabilite sağlar.

Geniş Uygulama Yelpazesi
RZ 1000, diş aralığı bazlı profil taşlama (tooth gap by tooth gap), çizgisel düzeltme (line dressing) ve entegre dişli ölçüm (on-board gear measuring) gibi gelişmiş özelliklerle donatılmıştır. Dönebilen düzeltme ünitesi sayesinde Reishauer’in tüm düzeltme teknolojileri bu modelde uygulanabilir:

Çizgisel düzeltme

Çok hatlı tam profil taşla düzeltme

Topolojik düzeltme


RZ 1000’ın dünya genelindeki yaygın kabulü, bu makinenin performansı, güvenilirliği ve işleme esnekliğinin açık bir göstergesidir.



RZ 1000

Reishauer, elektro kaplamalı elmas ve CBN takımlarla taşlama ve düzeltme işlemleri için yüksek hassasiyet ve uzun ömürlü çözümler sunar.

Tam Profil Taşı (Full Profile Roll)
Otomotiv endüstrisinde yüksek hacimli üretim için son derece verimli bir düzeltme takımıdır.

Ters elektro kaplama bağ yapısında, tek parça ve çok hatlı düzeltme takımı

Belirlenmiş modül, basınç açısı, diş yüksekliği ve profil modifikasyonlarının konumu

Birden fazla taşlama salyangozunun eşzamanlı olarak düzeltilmesi

Hat sayısı = vida sayısı

Ek teknik özellikler:

Kısa kurulum ve düzeltme süresi

Kök taşlaması (root grinding) için opsiyonel geçiş yarıçapı

En küçük yarıçaplar ve en dar toleranslar

Kompozit Profil Taşı (Composite Profile Roll)
Otomotiv endüstrisinde yüksek hacimli üretim için son derece verimli bir düzeltme takımıdır.

Yan yüzey (flank) ve tepe (tip) düzeltme bölgeleri entegre edilmiş tek parça takım

Modül, basınç açısı, diş yüksekliği ve profil modifikasyonları takım üzerine entegre şekilde tanımlanmıştır

Taşlama salyangozunun (threaded wheel) tek bir vidası (ipliği) tümüyle aynı anda düzeltilebilir

Ek teknik özellikler:

Entegre geometrili düzeltici sayesinde kısa kurulum ve düzeltme süresi

Kök taşlaması (root grinding) için opsiyonel geçiş yarıçapı

Farklı vida (thread) sayısına sahip taşlama salyangozlarının düzeltilmesinde kullanılabilir

Minimum modül yaklaşık 1.0 mm, maksimum modül yaklaşık 5.0 mm



Çift Konik Disk (Double Taper Disk)
Küçük ve orta hacimli üretim için esnek düzeltme takımıdır. Farklı modül ve basınç açıları aralığında kullanılabilen tek parça bir çözümdür.

Modül, basınç açısı, profil yüksekliği ve geçiş yarıçapı üretiminde yüksek esneklik

Sol ve sağ yan yüzeylerin ardışık düzeltmesi

Ek teknik özellikler:

Tek milli düzeltme ünitesinde kullanılabilir

Taşlama salyangozunun tepesi, düzeltici ucu (dresser tip) veya ayrı bir dış çap düzelticisi (OD dresser) ile düzeltilebilir



Yarıçaplı Form Taşı (Radius Formroll)
Tüm dişli geometrisi modifikasyonları için prototip üretiminde kullanılan en evrensel ve en esnek düzeltme takımıdır.

Sayısal kontrollü (NC), satır satır profil oluşturan düzeltme takımı

Opsiyonel döner düzeltme eksenine sahip tüm Reishauer makinelerinde kullanılabilir

Modül, basınç açısı, diş yüksekliği ve profil modifikasyonları açısından maksimum esneklik sağlar

Diğer düzeltici takımlara kıyasla daha uzun düzeltme süresi gerektirir

Bileme Takımları

Reishauer, dişli taşlama için özel olarak geliştirdiği threaded wheel taşlarıyla yüksek hassasiyet, izlenebilir kalite ve proses güvenliği sunar.

Taşlama Taşları

Reishauer, taşlama kalitesini artırmak için iş parçasına özel bağlama sistemleri geliştirir. Hızlı kurulum, yüksek hassasiyet ve üretkenlik sağlar.

Reishauer bağlama sistemlerinin sağladığı temel faydalar:

Taşlama makinesiyle tam uyumlu tasarım

Yüksek hassasiyet ve tekrarlanabilirlik

Hızlı bağlama çevrimleri

Sabit bağlama basıncı

Aşınmaya karşı dayanıklı özel çelik sayesinde düşük yıpranma

Uzun servis ömrü

Uygulamaya özel montaj boşluğu tasarımı



Reishauer Tutucu Sistemleri

Reishauer ErgoMount, taş ve arbur değişimini ergonomik, güvenli ve hızlı hale getirir. RZx60 makineleriyle tam uyumlu, kompakt ve kullanıcı dostu bir çözümdür.

2 taşlama taşı ve 3 bağlama arboru için saklama yuvaları



Bilyalı kilitleme pimli hızlı değiştirme sistemi

40 kg'a kadar bağlama arborları için taşıma ve değiştirme ünitesi

0° döndürülebilir entegre taş hazırlama aparatı

Taş Takma Arabası

Reishauer otomasyon sistemi, makineyle tam entegre çalışarak yüksek hızda dişli yükleme, senkronize malzeme akışı ve maksimum üretkenlik sağlar.

Reishauer RL x60

Reishauer RCL 410 yükleyici, 410 mm’ye kadar iş parçaları için RZ 410 başta olmak üzere RZ 550 ve RZ 1000 taşlama makineleriyle uyumlu kompakt otomasyon sistemidir.

Reishauer RCL 410

Reishauer RCL yükleyici sistemi, 260 mm'ye kadar iş parçaları için entegre izleme ve ayırma özellikleriyle verimli ve güvenilir otomasyon sunar.
